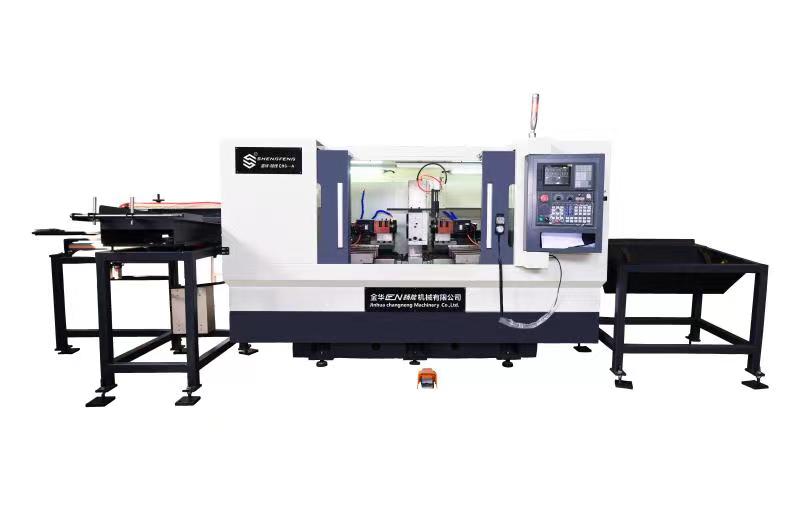

| 圣峰軸線C9S-600 ,新品多功能推出可以銑方扁 |
|
金華暢能機械有限公司多年來服務于鋼管切管機的生產和研發，經過長時間的經驗積累和技術研發，面向軸類加工行業推出圣峰C9S軸線系列，在滿足傳統雙頭數控車床可平頭車絲銑槽功能基礎上，設備同時也實現銑方扁的功能。
圣峰軸線采用十字滑臺移動結構，床身鑄件HT200-300，床身鑄件標準GB9439-88,采用兩次回火確保床身的不變形，消除了內在應力，導軌采用線軌和，雙軸聯動誤差精度保證在0.02mm之內.
適合于加工各種精度高，工序多，形狀復雜的托輥軸。適用于平頭、倒角、中心孔、卡簧槽、車外圓、車絲、銑扁、,槽等，實現了全自動上下料，節省了人工成本，減少勞動力。是托輥軸加工行業十分重要的關鍵設備。
設備主要技術參數：
|
參數名
|
項目
|
單位
|
參數
|
|
加工范圍
|
左X軸
|
mm
|
400
|
|
左Z軸
|
mm
|
400
|
|
右X軸
|
mm
|
400
|
|
右Z軸
|
mm
|
400
|
|
加工直徑
|
20-40
|
mm
|
40
|
|
加工長度
|
250-600mm
|
mm
|
短軸設備
|
|
主軸
|
驅動方式
|
|
直聯式
|
|
夾持方式
|
|
液壓
|
|
控制方式
|
|
CNC
|
|
夾持范圍(最小/最大)
|
mm
|
20/40
|
|
最高工作轉速
|
r/min
|
1500
|
|
功率(額定)
|
KW
|
10
|
|
扭矩(額定)
|
N.m
|
35（48）
|
|
進給
|
左X軸
|
m/min
|
8
|
|
左Z軸
|
m/min
|
6
|
|
右X軸
|
m/min
|
8
|
|
右Z軸
|
m/min
|
6
|
|
精度
|
左X軸
|
mm
|
0.01(全長)
|
|
左Z軸
|
mm
|
0.01(全長)
|
|
右X軸
|
mm
|
0.01(全長)
|
|
右Z軸
|
mm
|
0.01(全長)
|
|
刀架
|
左側刀架型式
|
|
排刀架+銑扁頭
|
|
右側刀架型式
|
|
排刀架+銑扁頭
|
|
左側刀架容量
|
|
6
|
|
右側刀架容量
|
|
2
|
|
左側壓刀方式
|
|
T型槽
|
|
右側壓刀方式
|
|
T型槽
|
|
其他
|
氣源壓力
|
MPa
|
0.65
|
|
電源容量
|
KVA
|
8
|
|
機床重量
|
Kg
|
約4T（根據型號改變）
|

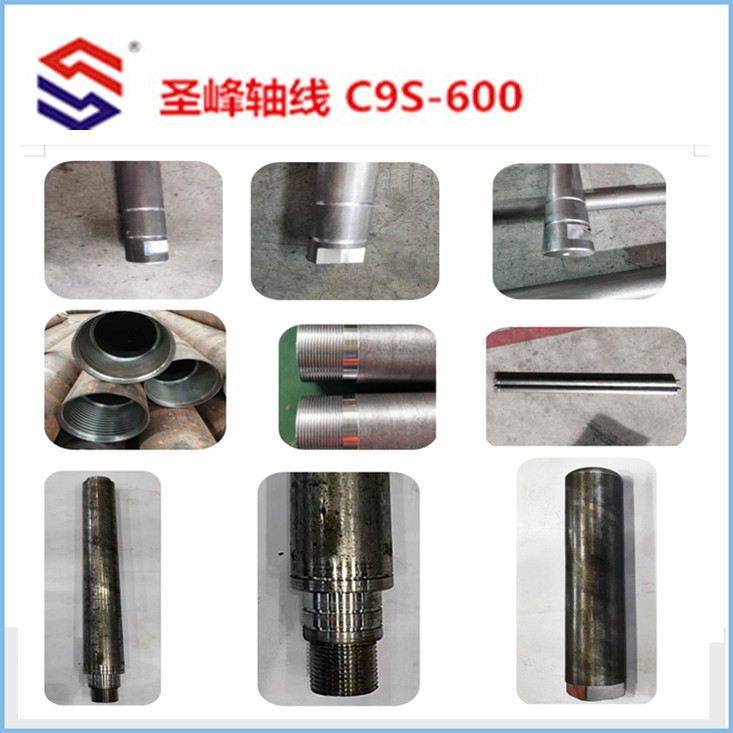

可加工產品：
|
|
|
|
|
|
